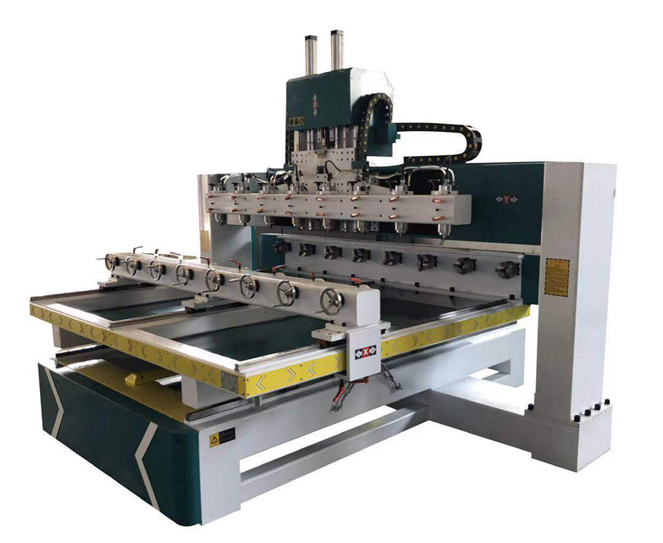

Восьми шпиндельный станок ЧПУ ZY30120-1-4T

№

Название детали

Модель

Место происхождения

Примечание

1

Система управления

Reiz Tianhong

Пекин

2

Шпиндельный узел

Hanqi

Китай

3

Двухосный подшипник

NSK

Япония

4

Двухосный винт

TBI

Тайвань

5

Трехосная шариковая направляющая

PYM

Тайвань

6

Пневматические компоненты

Airtac

Тайвань / Китай

7

Система тормозных цепей

Huanan Tiancheng

Китай

8

Блок преобразования частоты

Fuling

Китай

9

Привод

Resay

Китай

10

Станки для производства сварных конструкций

Zhengyang

Китай

11

Электрические компоненты

Schneider / Chint

Франция/Китай

Название

Ед. Изм.

ZY30120-1-4T

Ход

Ход X (шпиндель движется влево и вправо)

mm

600

Ход Y (шпиндель движется вперед и назад)

mm

1200

Ход Z (шпиндель движется вверх и вниз)

mm

220

Расстояние от вершины шпинделя до торцевой поверхности рабочего стола

mm

350

Рабочий стол

Рабочий стол（Длина х Ширина）

mm

1660*1900

Максимальная нагрузка на платформу

kg

2000

верхний слой стола

-

Метод прессования

Зажим / удержание

 шпиндель

Максимальная скорость

24000

способ передачи

Прямое действие

Метод протяжки

-

Уровень балансировки шпинделя

G1(ISO1940)

Способ установки

Вертикальный

Характеристики ножа

ER11/16

Подача

Трехосный

X

Y

Z

Быстрая скорость движения

40

40

20

Скорость подачи

30

30

10

Подача резки

1~15000

1~15000

1~15000

точность позиционирования

±0.05(Полный ход)

±0.05(Полный ход)

±0.05(Полный ход)

Повторяемость

±0.01/300

±0.01/300

±0.01/300

Характеристики трехосной трансмиссии

Трехосный серводвигатель

Мощность

w

1.5

1.5

1.5

Крутящий момент

N.m

8

8

8

Выходная скорость

rpm

3000

3000

3000

Мотор шпинделя

Мощность

KW

Φ85-2.2（постоянный крутящий момент）

Крутящий момент

A

6

Выходная скорость

rpm

24000

инструментальный магазин для станков

Форма инструментального магазина

-

Характеристики держателя инструмента

-

Количество инструментов

-

Максимальный диаметр инструмента (полный инструмент) / длина / вес

mm, kg

-

Выход резца

mm

-

Время смены инструмента (инструмент на инструмент)

sec

-

энергия

Технические характеристики трансформатора

VA

-

Источник газа

Mpa

0.6Mpa-0.9Mpa

смазка

Смазка винта

Устройство автоматической смазки рельсов маслом

Смазка рельсов

Устройство автоматической смазки рельсов маслом

Охлаждение

Мощность двигателя охлаждения

-

Охлаждение при резке

-

Оборудование для удаления стружки

Транспортер стружки

-

Датчик мощности электродвигателя

-

Щитовое оборудование

Защита станков

-

Защита рельсов

Скребок для вторичного пылеудаления

Размер cтанка

Высота станка (положительный предел оси Z)

mm

2100

Ширина станка (отрицательный предел оси X)

mm

2860

Ширина станка (отрицательный предел оси Y)

mm

2300

Вес нетто

t

Около 4,5 тонн

Требования к рабочей среде машины

Требования к питанию

3Φ380V 50HZ

Температура рабочей среды (средняя температура в течение 24 часов не выше 35 ℃.）

℃

5～40

Относительная влажность рабочей среды

%

30--75

Интенсивность вибрации

Менее чем0.5G

Беречь от пыльных, агрессивных / органических газов.

Сопротивление заземления

Менее 10 Ом (заземлены отдельно, не подключены последовательно)

№

Наименование

Примечаник

1

Выделенный контроллер ЧПУ

2

Стол из алюминиевого профиля промышленного класса

3

Прижимная плита

4

Гибридный сервопривод осей X / Y / Z

5

Централизованное автоматическое устройство смазки подающей рейки маслом

6

Основные движущиеся части - сварные части.

7

Защита машины

-

8

Мобильный операционный шкаф

-

9

Отдельный маховик

-

10

RS232 Дисплей

-

11

Порт LAN

-

12

Трансформатор 1200 ВА

13

Дисковый инструментальный магазин ISO30-8T

-

14

Диск

-

15

Трехцветная сигнальная лампа

-

16

Рабочее освещение для станков

-

17

Очистите воздушный пистолет

-

18

Очистка от пыли

-
